10. DRE 圆盘可换型电极

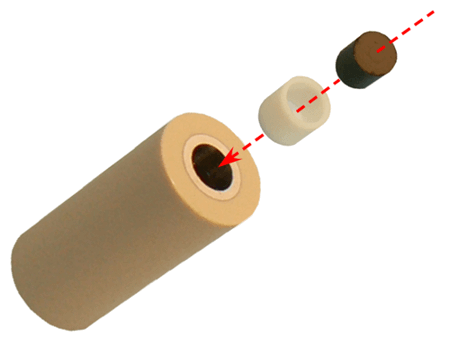

DRE 电极结构示意图

    圆盘可换型电极 (DRE) 中的圆盘电极材料部分可以取出交换。可以从正面或背面的两个方向对圆盘电极进行装配。根据研究目的所要求条件,可任意选择圆盘电极的装配方法。


  • 特点
  • RRDE
  • RDE
  • 工具套件
  • 装配操作方法
  • 评估
  • 技术简介
●使用相同的环电极对圆盘电极进行评价,可避免环材料和尺寸对结果的影响。
●使用可换型圆盘和环组件,可将电极表面修饰过程和抛光过程分开进行。
●圆盘电极材料可被单独取出进行表面恢复处理。

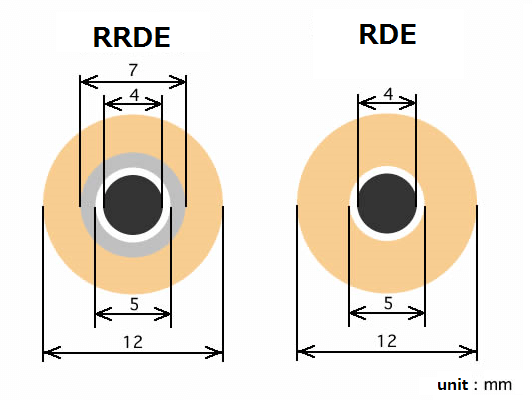

电极尺寸

长度 : 26 mm

DRE 标准型电极尺寸.

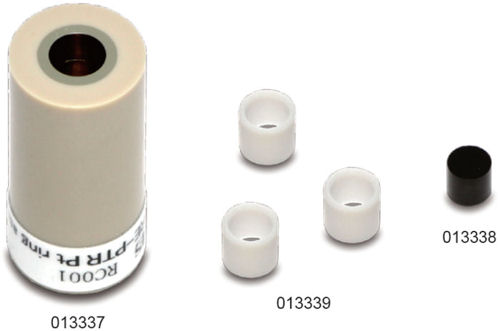

DRE 圆盘可换型电极 (RRDE)

点击下列产品编号,可自动记入至网上报价页
产品编号 品名
013336 DRE-PGK 铂环 / 玻碳圆盘可换型电极套件
内含品项
013337 DRE-PTR 铂环组件
013339 DRE-SPC 特氟龙隔离垫圈 (3 个)
013338 DRE-GCD 玻碳圆盘
可选购品项
013366 DRE-AUD 金圆盘
013367 DRE-PTD 铂圆盘

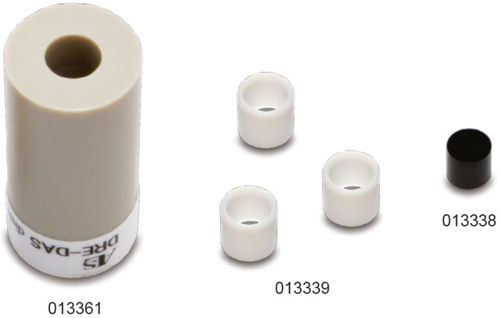

DRE 圆盘可换型电极 (RDE)

点击下列产品编号,可自动记入至网上报价页
产品编号 品名
013362 DRE-GCK 玻碳圆盘可换型电极套件
013364 DRE-AUK 金圆盘可换型电极套件
013365 DRE-PTK 铂圆盘可换型电极套件
套件内的共通品项
013361 DRE-DAS 圆盘组件
013339 DRE-SPC 特氟龙隔离垫圈 (3 个)
可选购品项
013338 DRE-GCD 玻碳圆盘
013366 DRE-AUD 金圆盘
013367 DRE-PTD 铂圆盘

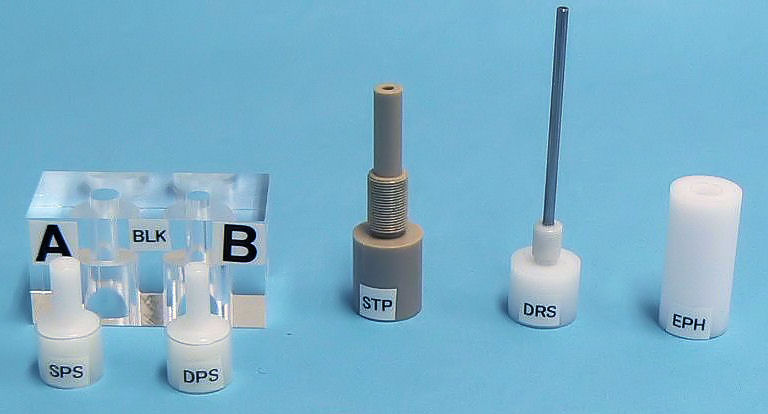

DRE-DCP 圆盘电极抛光和交换用工具套件

DRE-DCP 圆盘电极抛光和交换用工具套件


点击下列产品编号,可自动记入至网上报价页
产品编号 品名
013608 DRE-DCP 圆盘电极抛光和交换用工具套件
内含配件
- DRE-BLK 基座摸块
- DRE-STP 栓塞
- DRE-DRS 圆盘取出用工具
- DRE-SPS 隔离垫圈推入用工具
- DRE-DPS 圆盘推入用工具
- DRE-EPH 电极抛光用托架


DRE电极装配操作方法简介

    DRE-STP 栓塞可以拧进 DRE-PTR 铂环组件中。在 DRE-SPC 特氟龙隔离垫圈与 DRE-GCD 玻碳圆盘装配时起到高度调整的作用。DRE-BLK 基座模块的 “A” 侧用于装配 DRE-SPC 特氟龙隔离垫圈, “B” 侧用于装配 DRE-GCD 玻碳圆盘。

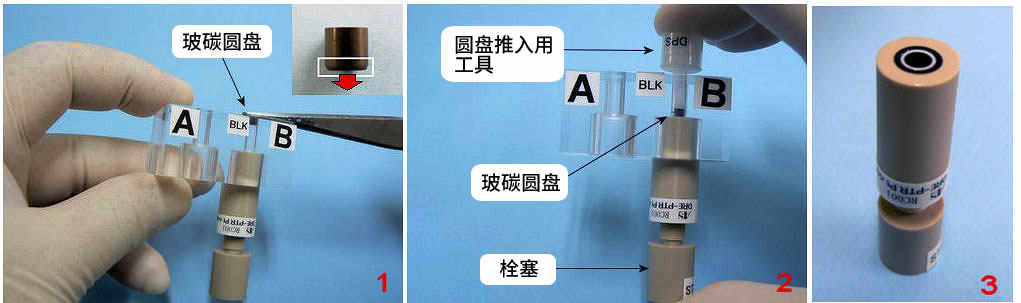

DRE 电极正面装配操作方法简介

1. 先在"A"侧将DRE-SPC特氟龙隔离垫圈(013339) 装入DRE-PTR铂环组件(013337)中,在固定和调节高度后,将 DRE-PTR 铂环组件移到 “B” 侧,如上图所示将 DRE-GCD 玻碳圆盘从正面 (箭号所示方向) 装入。

2. 将 DRE-GCD 玻碳圆盘从正面放入孔中 (图 1) 后,用 DRE-DPS 圆盘推入用工具进行推入调节 (图 2)。

3. 从 DRE-BLK 基座模块中取出电极组件,用 DRE-STP 栓塞和 DRE-DRS 圆盘取出用工具进行高度调节直至形成一个平坦的表面 (图 3)。

RRDE 圆盘可换型电极的评估测试

上面插图部分仅对 DRE-GCD 玻碳圆盘正面装配方法进行了说明,然而在正面装配和背面装配这两种方式装配后,均对电极进行了性能测试。

主要实验条件为:
-工作电极:DRE-RRDE铂环/玻碳圆盘电极
-参比电极:Ag/AgCl
-对电极:铂线
-试样溶液:0.5 mM铁氰化钾/1 M KCl溶液
-初始电势:+600 mV
-终止电势:-0.2 mV
-扫描速度(V):10 mV/S
-旋转速度:100 to 3,000 rpm
-灵敏度:10-5 V/A
-第二电极电势:+ 600 mV

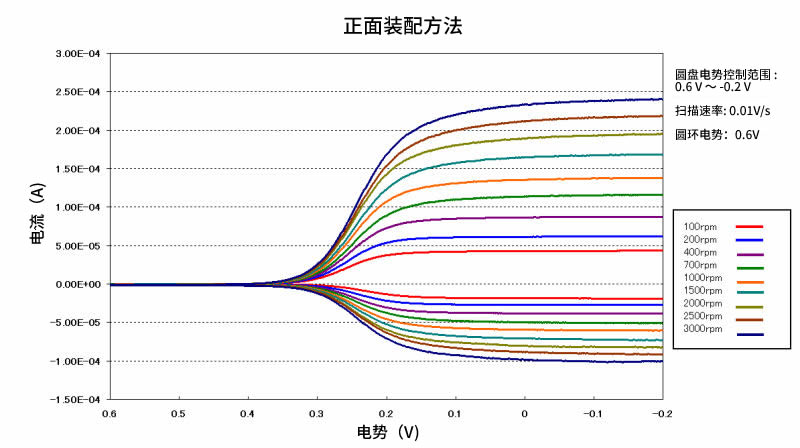

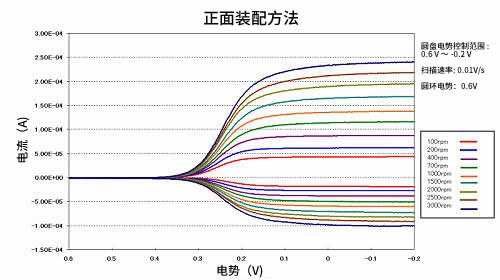

正面装配方法:

正面装配的DRE-RRDE电极在2 mM铁氰化钾/1M KNO3 溶液中测得的电流-电位曲线

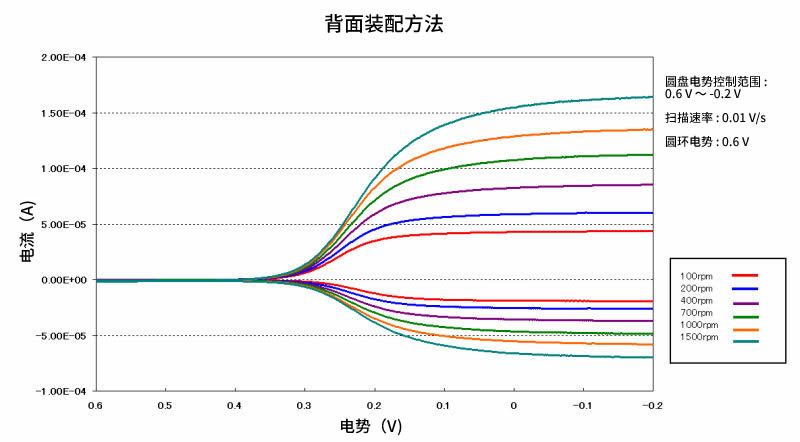

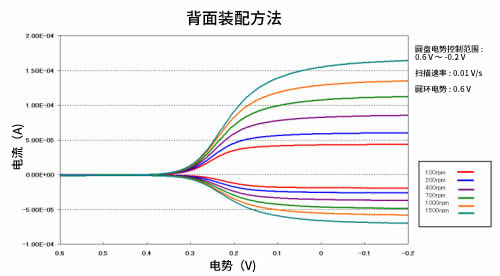

背面装配方法:

背面装配的DRE-RRDE电极在2 mM铁氰化钾/1M KNO3 溶液中测得的电流-电位曲线

技术简介

如何抛光DRE-PTR铂环组件?


收到DRE-PGK铂环/ 玻碳圆盘可换型电极套件后,当打开包装时可以看到装在试管中的DRE-PTR铂环组件中心塞着一根硅胶棒。注意切勿将硅胶棒扔掉! 硅胶棒是DRE-PTR铂环组件抛光时必须使用的部件。

 DRE-PTR铂环组件中铂环的抛光。  DRE-PTR铂环组件中铂环的抛光。  DRE-PTR铂环组件中铂环的抛光。
将硅胶棒切成0.5 cm长短,从组件的背面螺纹口一端插入。




拧动DRE-STP拴塞工具,慢慢地将硅胶棒推入环组件中。注意应使硅棒表面与铂环表面相平或稍低一些。然后按照我们网页上介绍的对一般电极抛光 PK-3 电极抛光套件的使用方法进行铂环表面抛光。 抛光后,按顺时针方向拧动DRE-STP将硅胶棒推出并从电极正面一侧取出。取出硅胶棒时必须使用 DRE-STP拴塞。取出硅胶棒时,由于使用其他工具而造成任何铂环的损坏,不在我们质量保证范围内。
注意:DRE圆盘可换型电极的组装/拆卸时,必需使用 DRE-DCP 圆盘电极抛光和交换用工具套件 (产品编号 013608)

※RDE/RRDE/DRE电极是专为用于RRDE-3A旋转环盘电极仪而设计的,我们不能保证任何将ALS品牌的 RDE/RRDE/DRE电极与其他公司的RRDE设备结合使用。


最近更新时间 2015/06/19
