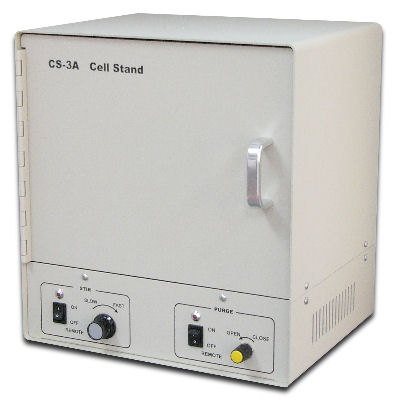

CS-3A 电化学池支架屏蔽箱 是专为方便使用ALS品牌的各种固体电极及电化学池配件而设计的。另外，背面板是可移动的，以便于电极接线的设置，不锈钢支柱位于后部，以保证有足够的空间对试样进行操作处理。

特点

改善使用微电极的 CV 测量

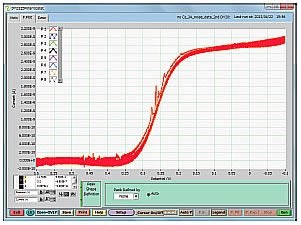

不使用CS-3A的微电极循环伏安测量数据有噪声影响

                 使用CS-3A的微电极循环伏安测量数据
避免了噪声影响



技术参数

电源要求

    CS-3A电化学池支架屏蔽箱适用于任何100V-240V（50-60赫兹）的电源。CS-3A的电源使用了功率开关调节器，无须变压调节即可在任何地方安装。

电源线连接

    将电源先的嵌入端插入背部的电源插座口里(图 2-1). 接好电源线后，电源开关开到 "ON"的位置. 开关上有 “O” 和 “|”的白色标记. 当开关按到“O”的位置, 电源处于 OFF（关)的状态， 当开关按到 “|” 的位置, 电源处于ON (开) 的状态 . 请确认电源开关处于ON的位置。如果出现电源功率问题，应该先检查保险丝是否安装得正确。在任何电流过载的情况下，保险丝将被熔断。

图 2-1.电源开关 (1)电源线接口上方的保险丝座 (2)

    如图 2-1, 保险丝在电源线接口上方。拉开保险丝座的盖子，并检查它是否可以正常使用。如果不能正常使用的话，应该换上一个新的保险丝。

    CS-3A的吹扫气和搅拌功能可以通过CHI电化学分析仪来遥控控制。在电化学池支架屏蔽箱 的背面遥控接口和CHI型号电位仪的背面（参见图2-2）电化学池控制接口 之间用25针的电缆（产品编号 010880 CPEE接口电缆）线进行连接。 CHI型号电位仪的背面的电化学池导线穿过CS-3A的背面面板上的小孔与电极连接。

图 2-2. CS-3A 与CHI型号电位仪的连接

电化学池导线连接

    电化学池导线穿过CS-3A的背面面板上的小孔(参见图2-3a, 3b及3c)。每个鳄鱼夹头穿过背面小孔时要非常小心。

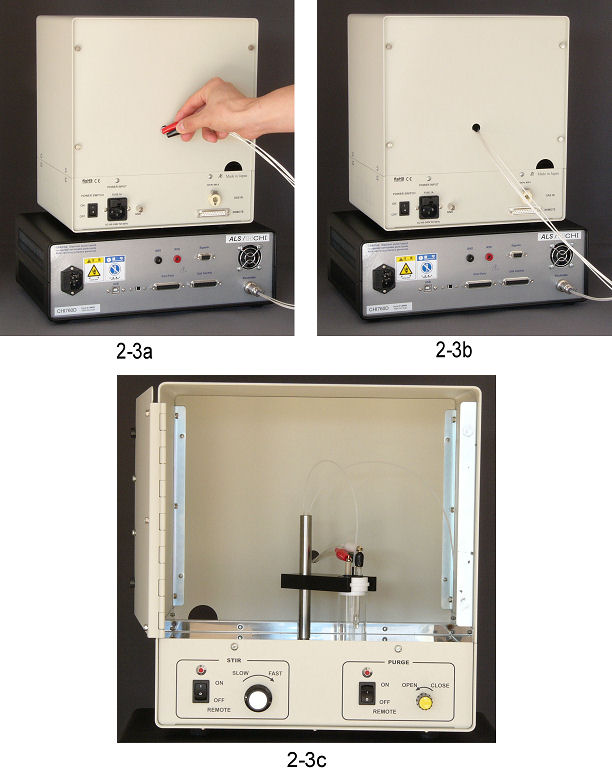

图 2-3. CHI型号电位仪上的电池引线连接 2-3a: 鳄鱼夹头穿过CS-3A背面小孔 2-3b:电极端子与CHI型号电位仪连接 2-3c: 在CS-3A法拉第笼内鳄鱼夹与电极连接

    电极引线连接完后，将数据传送用的USB或RS-232C 线与电脑连接。CHI 电位仪和CS-3A之间通过电极连线和遥控控制线进行连接。

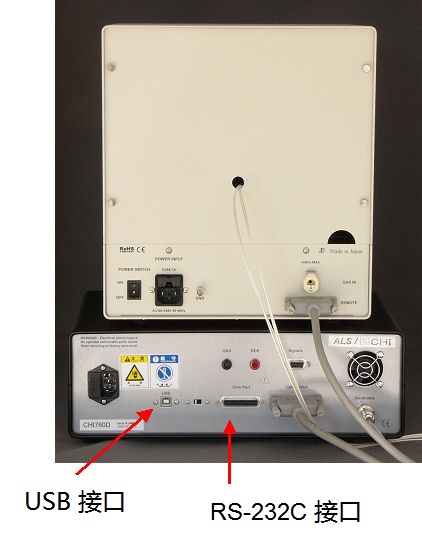

图2-4. 电脑和 CS-3A连接用的接口

气体入口连接

    CS-3A电化学池支架屏蔽箱套件带有聚乙烯通气管和气体管线连接插头。 气体管线连接插头的一端带渐变螺纹可插入聚乙烯通气管中。 气体管线连接插头的另一端可以安装于CS-3A (图 3-1)背面板上的 'GAS IN' 的进气接口中。要连接气体时，只需将插头插入连接口中，固定夹将自动将其卡入到位。聚乙烯通气管的开口端应被连接到一个供气稳定的气体接口上。必须注意CS-3A的进气口的压力最大不可超过35 kpa。
    从电化学池支架屏蔽箱上取下通气管时，应先按下气体接口处固定插头的弹簧卡扣，然后可以轻松地将带有气体管线连接插头的气管从电化学池支架屏蔽箱上拔下。

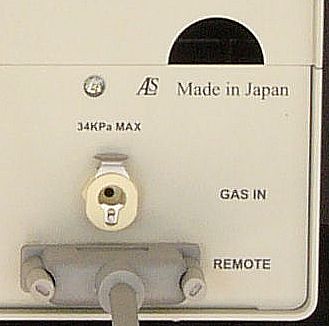

图 3-1. CS-3A背面板上的进气接口

电化学池接线

    将电极引线穿通过CS-3A的背面板中央的圆孔。如果电极线的夹头较大或有其它的连线要接入CS-3A中的话，可以用手拧松CS-3A的背面板固定用的四个螺丝， 取下背面板，将电极接线夹头或其它接线防入CS-3A中，盖上被面板，把线放入被面板右下方的半圆形切口中，用四个螺丝固定。放入CS-3A中的电极鳄鱼夹头分别夹住对应的电极。电极鳄鱼夹头上带3种不同颜色的绝缘套以便区分(图 3-2)。

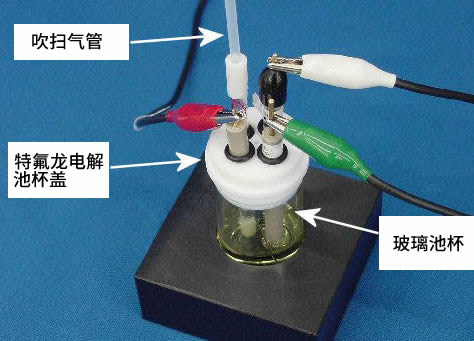

图 3-2. 电极接线夹和玻璃试样池杯 绿色: 工作电极 白色: 参比电极 红色: 对电极

吹扫气/ 保护气

    CS-3A 电化学池支架屏蔽箱 具有使用惰性气体对样品溶液进行吹扫气控制的性能。吹扫气处理是通过向溶液中通入惰性气体以除去其它溶存于溶液的气体的方法。通常使用氮气，氦气或氩气等惰性气体来除去溶存于溶液中的氧气。保护气的作用是保持样品上方的气氛为惰性气体，从而达到防止氧气或空气成分重新进入样品溶液的目的。
    CS-3A箱体内部的不锈钢圆柱中有两根特氟龙细管，没贴标签的特氟龙细管为吹扫气管，应将其穿过电化学池特氟龙杯盖上的小孔，插入溶液底部。另一根带有黑色标签的为保护气管，插入特氟龙杯盖后只要从杯盖出来一点即可。吹扫气处理结束后，气流自动切换到保护气管起到用保护气进行密封的作用。

电解池杯的安装

    将不锈钢柱上池顶黑色定位块的位置升高，把电化学池用特氟龙杯盖沿着黑色定位块的半圆缺口中的槽位滑入，然后把电解池试样杯放在特氟龙杯盖正下方位置，把池顶黑色定位块慢慢放下盖在试样杯上(图4-1)。电化学池用特氟龙杯盖能方便地滑入装配到黑色定位块中，亦可以简便地从黑色杯盖固定块中滑动取出。

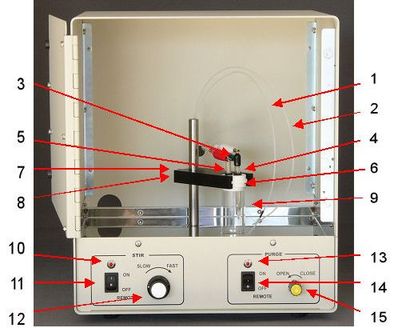

图4-1 CS-3A前面板及其内部的各个部件

1. 试样吹扫气管线
2. 保护气管线
3. 工作电极 (绿色夹子)
4. 参比电极(白色夹子)
5. 对电极 (红色夹子)
6. 电化学池用特氟龙杯盖
7. 池顶黑色定位块
8. 手紧螺丝来控制高度调整
9. 玻璃试样杯
10. LED搅拌指示灯: 手动或遥控打开启搅拌器时，LED指示灯亮
11. 搅拌控制开关 : 用于选择手动控制或遥控搅拌器方式
12. 手动控制搅拌速度旋钮
13. LED吹扫器指示灯: 当手动或遥控打开试样吹扫气控制时，LED指示灯亮
14. 试样吹扫气控制开关: 手动控制试样吹扫气或选择遥控控制
15. 吹扫气流量控制: 针形阀控制试样吹扫气流量大小

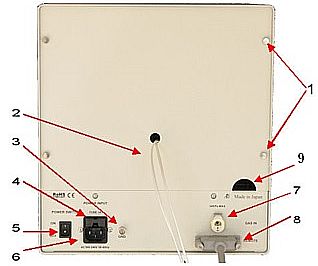

图4-2. CS-3A后面板上的各个部件

吹扫气

    外部设备可通过 CS-3A 电化学池支架屏蔽箱的遥控接口对搅拌和吹扫气进行遥控控制。 CHI电化学分析仪可以通过C适当的命令对CS-3进行遥控 。这些功能可以用任何接地回路控制器的5V直流电压和100毫安电流来激活电化学池支架屏蔽箱。

    不得使用氢气作为吹扫气，因为特氟隆管用于气体流线，小分子如氢气可穿透特氟隆管，发生泄漏危险。请务必用惰性气体如氮气或氩气作为吹扫气体使用。

    法拉第笼 (CS-3A)可屏蔽大多数的电干扰信号。 为能有效地屏蔽电干扰信号，实验过程中请关闭CS-3A的正面门板。法拉第笼应放在一个相对无振动的台上，并在实验过程中不得移动。在测量中如触动电解池连线，可能导致伏安图中出现干扰信号。
    穿过法拉第笼壁没有接电极的导线（电化学测量池连线线)，会对微小信号测量产生线频率干扰。为了得到最好的结果，我们建议任何不必要的接线不要放入屏蔽箱体内，并将屏蔽箱接上正确的接地线。 将玻璃试样池杯放在法拉第笼的不锈钢底板上。将特氟龙杯盖移下盖到玻璃试样池杯上。将电极插入特氟龙杯盖中，并接上电极连线连接。特氟龙杯盖从玻璃试样池杯的顶部黑色定位块中滑出，清洗非常方便。

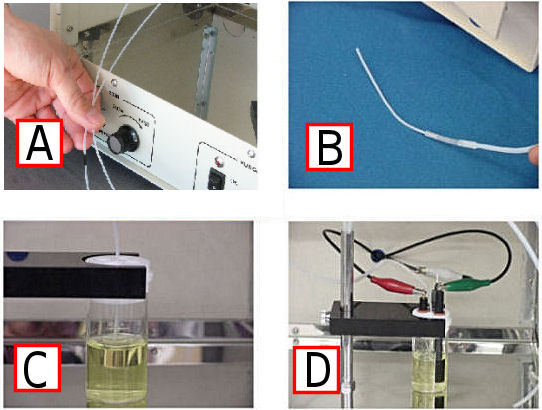

图 5. CS-3A保护气管的安装方法

A: 有两根特氟龙气管，带黑色标签的为吹扫气管，为便于清洁，请接上硅胶管
B: 连接完毕的特氟龙管线
C: 特氟龙管线被插入特氟龙杯盖中心的小孔，并放置到样品溶液上方空间中&
D: 固定完特氟龙管线后，将工作电极，对电极和参比电极安装在电解池杯中。

    Picoamp Booster(微电流放大器) 是在如循环伏安法（CV）技术等测量低电流（皮安级电流）时使用。有两种微电流放大器分别适用于型号 600B/C/D/E系列，和型号700B/C/D/E 系列的CHI仪器。不适用于除此以外的其他仪器。    当微电流放大器与型号600C系列的电位仪连接时，只有当灵敏度达到1X10-8 A/V或更低时 ，它才能够发挥测量作用。否则它将被自动中断使用。

拆除后面板

    旋开在图6-1A中所示的4个手紧螺丝后，后面板就可以很容易地被拆开(图6-1B).

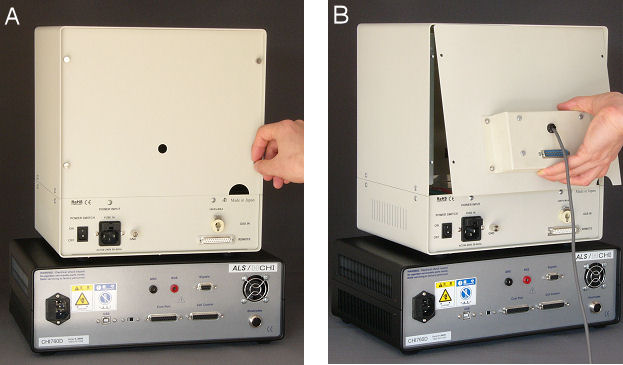

图 6-1. A: 松开CS-3A后面板上的4个手紧螺丝 B: 拆开后面板

微电流放大器的安装连接

    在拆开后面板之后，先检查确定微电流放大器的安装位置（图6-2A），然后在板上钻4个孔（图6-2B），接下来用4个螺丝将微电流放大器固定在图中所示的后面板上(图6-2C），最后用4个手紧螺丝将后面板安装回CS-3A电化学池支架屏蔽箱 (图6-3）。

图 6-2. A:先检查确定微电流放大器CS-3A后面板上的安装位置 B: 在背面板上钻4个孔l C: 将微电流放大器安装在后面板上

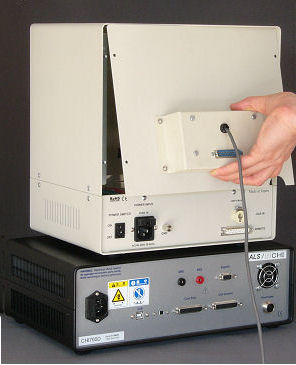

图 6-3. 背面板复位安装回 CS-3A

接线连接

    微电流放大器的电极连线接头与CHI仪器的电极线接口连接，并将微电流放大器上的DB-25接口电缆与控制电化学测量池的CHI 仪器后面板上对应的接口连接（图6-4）。

图 6-4. 接线安装 A: DB-25接口连线;, B: 电极线接口
