RHEK 可逆氢电极套件

    使用可逆氢电极套件可以方便地制备实验用可逆氢电极(Reversible Hydrogen Electrode)。其通过将强酸 电解产生氢气 然后储存于电极中. 如此就不必要使用复杂且危险的氢气钢瓶,避免了大量氢气的使用,却具有良好的电势稳定性,是安全的实用性氢电极。
    RHE可逆氢电极的应用领域广泛,它可以直接在强酸溶液(<pH2)中使用,例如0.5 mol/L的硫酸,也可配上双液接试样架桥管作为参比电极用于中性溶液中。

酸性溶液中RHE的使用方式
在酸性溶液中RHE的使用方式
   中性溶液中配上双液接试样架桥管的RHE的使用方式
在中性溶液中配上双液接试样架桥管的RHE的使用方式


配用产品:H2G1便携式制氢仪


  • 安装
  • 规格
  • RHEK可逆氢电极套件内含品项
  • 双液接试样架桥管套件内含品项
  • 实验数据

操作手册在此下载.

电极的安装

仅用RHEK可逆氢电极套件时的安装方法

    当电解液是强酸(<pH2)时,例如1.2 mol/ L的盐酸,0.5摩尔/升的硫酸等时,可以直接使用RHEK可逆氢电极套件(无需配用"双液接架桥管")。

            図 6 安装 RHE
                        图 1-1

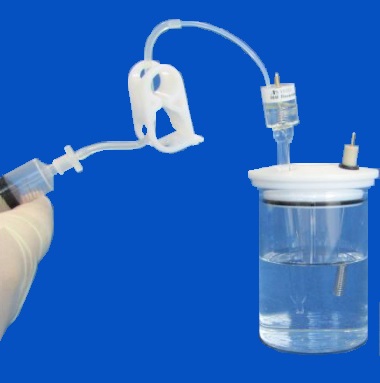

1-1 将RHE可逆氢电极和对电极,安装在装有强酸性溶液的电化学池。
"一次性注射器"连接到 "硅胶管 "开口的一端并确认 "管夹"为松开状态后,拉注射器的柱塞让溶液填充在电极的腔内。
在闭合管夹之前,请检查硅胶管中的液面是否到达白色箭头处,并且在电极溶液中没有任何气泡。

            安装RHE
                        图 1-2

1-2 确认电极溶液中没有任何气泡后,闭合管夹。然后,将注射器从硅胶管上取下。

            安装RHE
                        图 1-3

1-3 将电位仪放在电化学池的旁边。连接工作电极的电极引线(绿色套),请确保参比电极(白色套)和对电极(红色套)的引线连接在一起。

            安装RHE
                        图 1-4

1-4 电解时使用i-t安培法或计时电流法,当通过两库仑的电量后停止电解。在这种情况下,请务必设定工作电极的电位相对于对电极为负( - )电势。如果使用1.2摩尔/升盐酸作为电解质溶液,工作电极上外加-3V的电压时,电解的时间约为3分钟。
当你使用0.5摩尔/升的硫酸和- 3V的外加电压时,电解时间将约为8分钟。
注意:在电解过程中产生的电流有可能超过使用恒电位仪的电流规格限制。请在电解前先检查仪器的规格。如果溶液的PH值超过2。电解时间会长些。在这种情况下外加电压应移向更负的电压值。在结束实验前不要碰管夹或电极。否则,实验可能会失败。

            安装RHE
                        图 1-5

1-5 电化学测量时将电位仪的参比电极引线连接到RHE的接头上即可进行测量。(图1-5 为使用RRDE-3A进行测量时的连接情况。

RHEK 与 双液接架桥管套件一起使用时的安装方法

    当溶液为弱酸性,中性或悬浊态等溶液时,必须使用 双液接架桥管。

            図 2-1 安装 RHE
                        图 2-1

2-1 将强酸,如盐酸,高氯酸,硫酸等注入双液接架桥管内。如果使用 1.2 mol/L 的盐酸作为电解质溶液时的电极电位基本上相当与标准氢电极 (SHE)。
确保溶液中没有气泡,如果有气泡的话,用手指轻弹双液接架桥管壁来除去气泡。

            図 2-2 安装 RHE
                        图 2-2

2-2 将带有对电极的 "双液接架桥管盖" 盖到 PTFE 双液接架桥管上,双液接架桥管应放置在试管架或伏安池中。在准备过程中,不得触摸架桥管的底部。

            図 2-3 安装 RHE
                        图 2-3

2-3 将连接有注射器和管夹 (见左图) 的 RHE 电极插入聚四氟乙烯 (PTFE) 盖的孔中。检查液接部是否浸入到溶液中。

            図 2-4 安装 RHE
                        图 2-4

2-4 松开管夹,然后拉注射器的柱塞将酸溶液吸入 RHE 电极中,同时向下推 RHE 电极并固定。
请确认溶液是否达到白色箭头标记的位置,并在溶液中没有气泡。

            図 2-5 安装 RHE
                        图 2-5

2-5 确认管夹关闭后,将恒电位仪放在电化学池的旁边。连接工作电极的电极引线 (绿色套),请确保参比电极 (白色套) 和对电极 (红色套) 的引线连接在一起。

            図 2-6 安装 RHE
                        图 2-6

2-6 电解时使用 i-t 安培法或计时电流法,当通过两库仑的电量后停止电解。在这种情况下,请务必设定工作电极的电位相对于对电极为负 (-) 电势。如果使用 1.2 mol/L 盐酸作为电解质溶液,工作电极上外加 -3 V 的电压时,电解的时间约为 3 分钟。
当你使用 0.5 mol/L的硫酸和 - 3 V 的外加电压时,电解时间将约为 8 分钟。

注意: 在电解过程中的电流有可能超过使用恒电位仪的电流规格限制。请在电解前先检查仪器的规格。如果溶液的 pH 值超过 2,电解时间会更长些,此时应将外加电压应移向更负的值。在结束实验前不要碰管夹或电极。否则,实验可能会失败。
&br
            図 2-7 安装 RHE;
                        图 2-7

2-7 将试样溶液放入电化学池中,放入工作电极和对电极。然后将恒电位仪与各个电极连接后进行样品的电化学测量。

RHE 规格

可逆氢电极 (产品编号013598) **NEW**
可逆氢电极的规格
总长度 110 mm
直径 头部: 14 mm
颈部: 6 mm
温度范围 5°C-60°C
pH 范围
(使用双液接架桥管时)
0-2
0-9


双液接架桥管规格

双液接架桥管 (产品编号013376)
双液接架桥管的规格
长度 140 mm
直径 头部: 12 mm
颈部: 6 mm

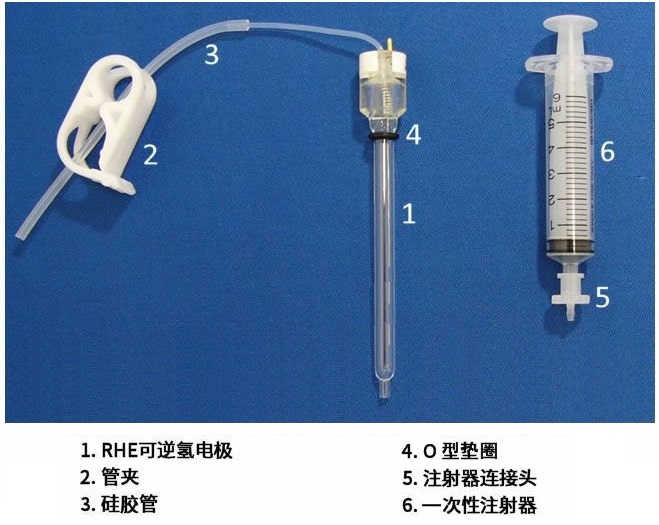

可逆氢电极套件

RHEK可逆氢电极套件可以不使用"双液接架桥管"当电解液是强酸(<pH2)时,例如0.5 mol/L 的硫酸。

可逆氢电极套件的内含品项
产品编号 品名
013597 RHEK可逆氢电极套件
内含品项 数量
013598 RHE 可逆氢电极 1
013378 RHEK 附件套件 1
  管夹 1
硅胶管 (10 cm) 3
O 型垫圈 1
注射器连接头 1
一次性注射器 1

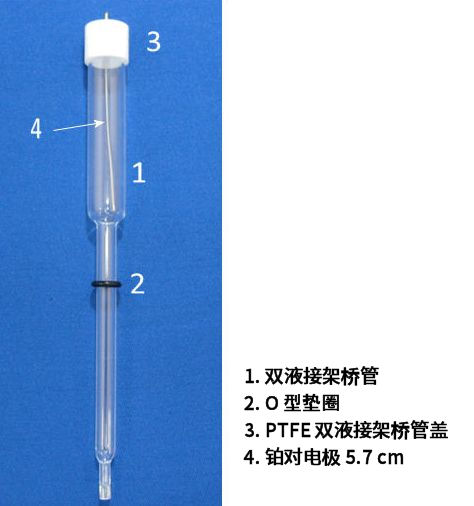

双液接架桥管套件

当溶液为弱酸性,中性或悬浊态等溶液时,必须使用 双液接架桥管。

双液接架桥管套件的内含品项
013375 双液接架桥管套件
内含品项 数量
013376 双液接架桥管 1
013377 PTFE双液接架桥管盖 1
002222 铂对电极 5.7 cm 1
O 型垫圈 1

    RHEK(可逆氢电极套件)在产品研发时,测试了用其制备的可逆氢电极(氢离子活度约为1, 1.2 mol/L HCl)的电势随时间的变化,并与相对于常用参比电极Ag/AgCl(饱和KCl)的电势进行了比较测试。
    此外,还对RHE可逆氢电极的储氢量变化和ALS的其他参比电极间的电势差变化进行了测量比较。
